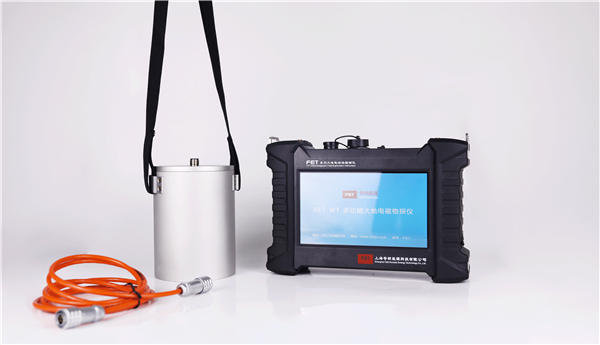

FET-7SFG型高精度智能磁力仪
1. 概述
FET-7SFG型高精度智能磁力仪是一款采用高导磁铁芯制作的三端式磁通门探头为传感器的高分辨率、高精确度、高灵敏度的便携式磁场测试仪器。可以满足用户监视快速移动的磁场和测量磁性矿产产生的磁性异常。
本仪器采用高性能、低功耗Cortex-M内核的STM32系列处理器,同时采用高速USB2.0接口,方便用户将数据用U盘快速导出,并用相关物探软件进行数据分析和制图解释。
2. 主要用途
广泛用于铁矿、有色金属矿床的磁法勘探,也可以用于铁磁地下埋设物(如:自来水管、铸铁管道、钢筋混凝土管道、城市地下基础设施管道)等的探测,同时也可以用于石油和煤炭以及含铁磁性的混合矿床的磁法勘探。
通过仪器提供的数据,如果再结合地质勘探方面的专业知识,还可以对铁矿的储量、范围、埋层、品位进行较准确的判断。
FET-7SFG型高精度智能磁力仪是一款相对测量的磁法勘探设备,不能作为计量仪器使用。
3. 主要特点
l 体积小,重量轻,性能稳定可靠,便携性好,操作简便。
高分辨率,分辨率为1nT。
内置温度补偿,自动校准因温度变化而引起的偏差。
宽量程:可达±100000nT,是目前量程最宽的,
储存量大,可储存20万个点的数据。
菜单简洁、大屏幕液晶屏显示曲线,直接给出勘测地区的磁场强度的剖面曲线图,勘探人员可以直观、方便的得到磁场变化趋势,从而判断是否有矿床存在和开采价值。
5400 mAH大容量聚合物锂电池,连续工作时间超过18小时。
显示器有自动节能功能。长时间不对屏幕进行操作,显示器会自动关闭,以达到节能功能。
4. 技术指标
l 探测轴向:地磁场垂直分量
l 测量模式:相对测量或绝对测量
l 量 程:±100000nT
l 分 辨 率:1nT
l 精 度:<±0.5%(满量程)
l 转向差:±10nT
l 最大角度偏移:15°(硅油阻尼探头)
l 数据采集频率:每秒钟50次;
l 整 机 功 耗:190mA
l 电 源:DC7.4V 5400mA大容量聚合物锂电池,待机时间超过20小时。
l 工作环境温度:-10℃ ~ +50℃
l 显 示 方 式:差值或绝对方式,大屏幕液晶直观显示数据及曲线,带背光。

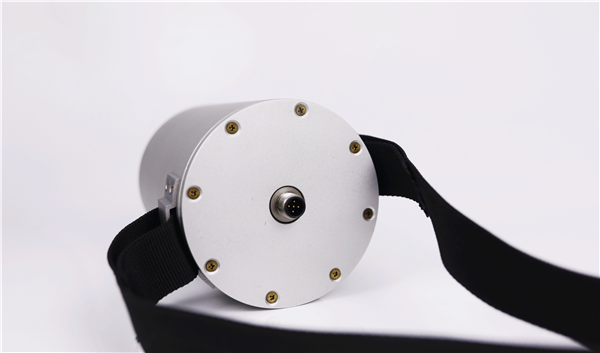

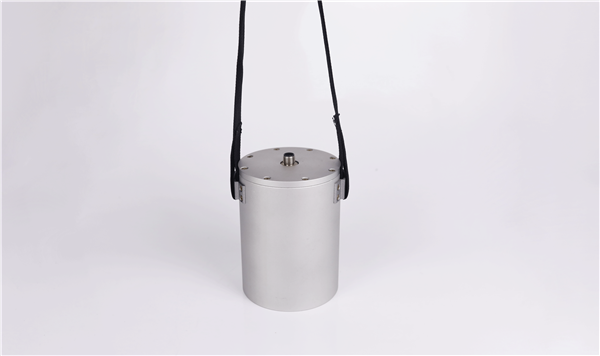

l 探 头 尺 寸:Ф88mm × 60mm
l 电源数据线:1.5m
l 探 头 重 量:0.5 Kg
l 主机重量:2Kg
测区规划参考方法

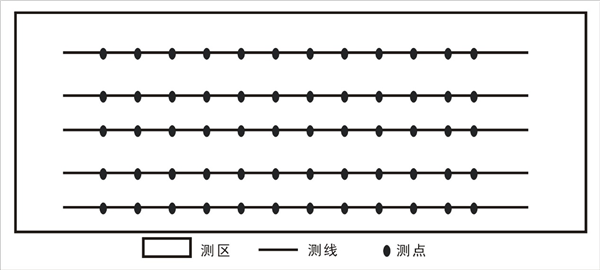

根据实际需要设定测区的测点大小及测线之间的距离,一般原则根据测量异常体的大小来决定:异常体大,测点或测线的间距大;测量异常体小,测点或测线的间距小。同时一般的测区采用网格式的测量方式(或田字格)如图:
在整个测区中先大致确定测线的条数及测线与测线之间的距离,测点与测点之间的距离及测点个数,根据实际情况及测量的需要来确定,一般测线距离为20-100米,测点距离5-20米左右。
