大地电磁场堤坝管涌探测仪

商品详情

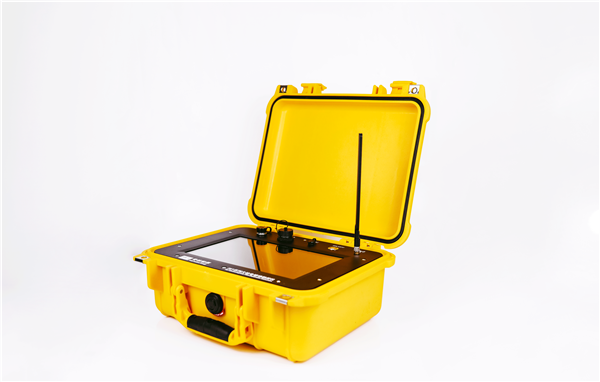

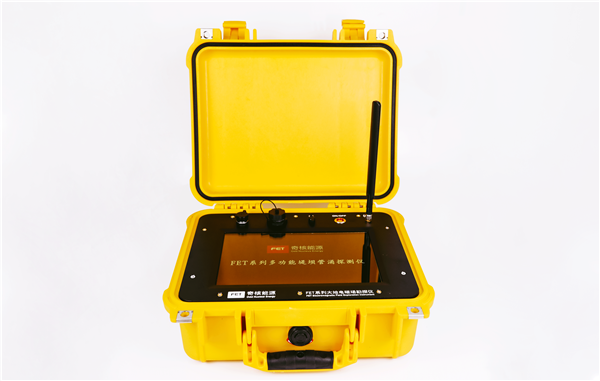

FET系列多功能大地电磁场堤坝勘探仪 –单电极棒/高稳定性电磁棒，无需拉线，单人操作，适合任意大小场地测量，10寸电容触摸屏，简单易用、准确度高、现场快速成图，提供GPS定位信息，测量结果清晰直观。

FET 系列多功能大地电磁场堤坝测漏仪是在大地电磁测深法、MT、AMT、频率测深法、自然电场法等电法勘探理论的基础上利用天然电场与地质构造不同所产生的电阻率变化等相关参数的变化来判断分析我们要寻找的地质异常体，结合地质理论及测量数据进行定性及半定量的数据解释,探明地下异常体的走向、埋深、厚度和储量等相关信息。

在长达近30 年的实践上，广泛与人工直流电法仪器对比试验，获得非常好的异常曲线一致性，在某些接地条件不是很好的地区取得比人工直流电法类仪器更加真实的异常曲线。本仪器具有便携，操作简单，数据采集快，准确率高等特点，因而被广泛应用于确定水库坝基和防洪大堤隐患位置、寻找断裂带及陷落柱、山体滑坡、煤矿采空区、寻找地热等水文、工程地质勘探。

性能指标 Performance Index
型号Model	FET-EX30	FET-EX50	FET-EX60	FET-EX80	FET-EX100
测量范围 Measuring Range	±2500 mV	±2500 mV	±2500 mV	±4000 mV	±4000 mV
频率点 Frequency	30频	50频	60频	80频	100频
测量精度 Measurement Accuracy	±0.05%	±0.05%	±0.05%	±0.01%	±0.01%
分辨率 Resolution	1uV	1uV	1uV	0.5uV	0.5uV
输入阻抗 Input Impedance	≥100MΩ	≥100MΩ	≥100MΩ	≥100MΩ	≥100MΩ
工频抑制 Suppression	＞100dB	＞100dB	＞100dB	＞100dB	＞100dB
工作温度 Temperature	-10°C~60°C	-10°C~60°C	-10°C~60°C	-10°C~60°C	-10°C~60°C
工作湿度 Humidity	60%	60%	60%	60%	60%
功率 Power Dissipation	18W	18W	18W	18W	18W
内存 Storage	32G	32G	32G	32G	32G
显示 Screen	10“触摸屏	10“触摸屏	10“触摸屏	10“触摸屏	10“触摸屏
整机体积	403417cm	403417cm	403417cm	403417cm	403417cm
整机重量	5.5KG	5.5KG	5.5KG	5.5KG	5.5KG

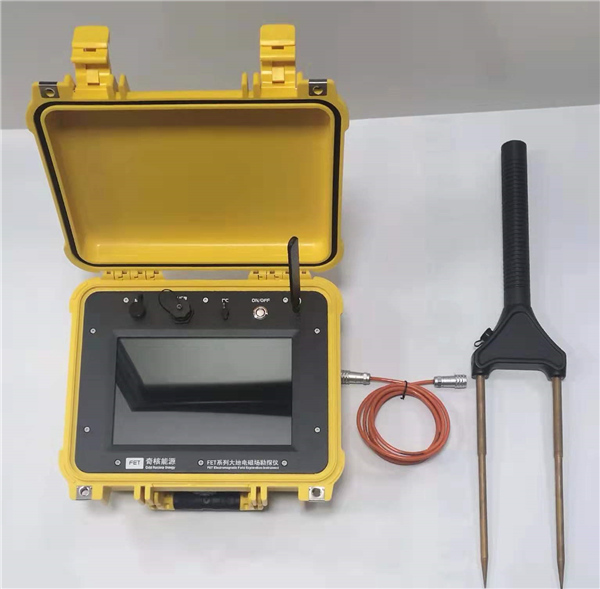

标配，数据采集器，单电极，双触点，无需拉20米长线。

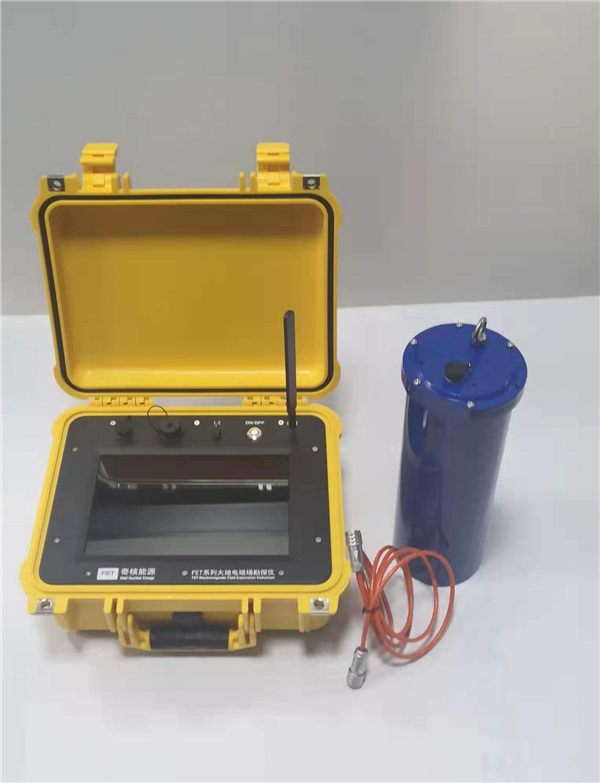

选配，无需传感器，不需插地，解决岩石，硬土，水泥地面无法插地的问题，放在地面可直接测量。

案例分析：

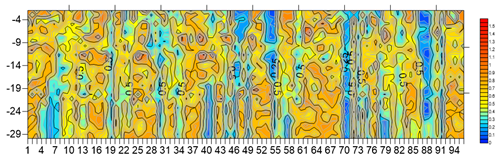

图中的蓝色区域为电阻率异常区、是最有可能渗漏的位置。从该条测线显示情况可以初步分析渗漏位置主要集中在：如图所示渗漏的主要位置集中在46 号测点至58 号测点之间，68号测点至76号测点之间，85号测点至92号测点之间，对应深度为-5m~-7m、-8m~-25m之间（假定坝顶为0m）。由于雨水渗透到表层，1-3米的位置不作渗漏点考虑。
