大地电磁场找水仪

商品详情

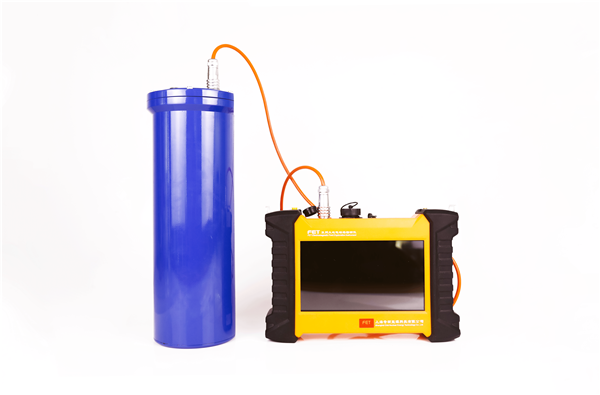

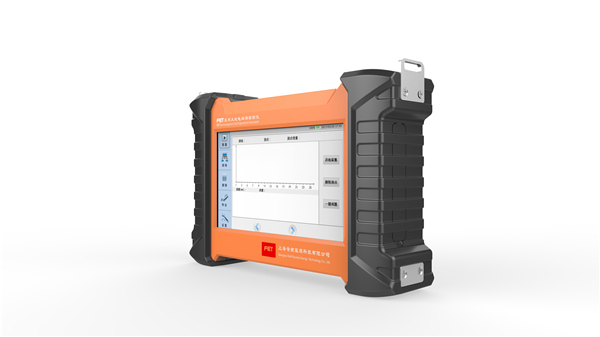

FET系列多功能大地电磁场勘探仪 – 单电极棒连接主机，无需连接线，单人操作，适合任意大小场地测量，7寸电容触摸屏，简单易用、准确度高、现场快速成图，提供GPS定位信息，测量结果清晰直观。

仪器介绍：

FET 系列多功能大地电磁场勘探仪是在大地电磁测深法、MT、AMT、频率测深法、自然电场法等电法勘探理论的基础上利用天然电场与地质构造不同所产生的电阻率变化等相关参数的变化来判断分析我们要寻找的地质异常体，结合地质理论及测量数据进行定性及半定量的数据解释,探明地下异常体的走向、埋深、厚度和储量等相关信息。

在长达近30 年的实践上，广泛与人工直流电法仪器对比试验，获得非常好的异常曲线一致性，在某些接地条件不是很好的地区取得比人工直流电法类仪器更加真实的异常曲线。本仪器具有便携，操作简单，数据采集快，准确率高等特点，因而被广泛应用于矿产能源勘探、地下水资源勘探和工程地质勘探等领域。

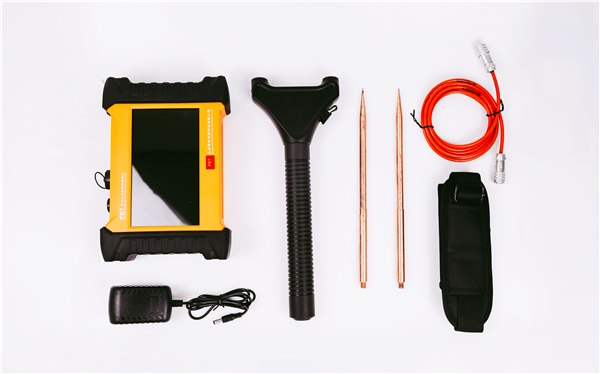

标配，数据采集器，单电极，双触点，无需拉20米长线。

选配，智能传感器，不需插地，解决岩石，硬土，水泥地面无法插地的问题，放在地面可直接测量。

性能指标 Performance Index
型号Model	FET-WT300A	FET-WT400A	FET-WT500A	FET-WT600A	FET-WT800A	FET-WT1000A	FET-WT1200A
测量范围 Measuring Range	±2500 mV	±2500 mV	±2500 mV	±4000 mV	±4000 mV	±4000 mV	±4000 mV
频率点 Frequency	50频	65频	80频	100频	135频	170频	200频
测量精度 Measurement Accuracy	±0.05%	±0.05%	±0.05%	±0.01%	±0.01%	±0.01%	±0.01%
分辨率 Resolution	1uV	1uV	1uV	0.5uV	0.5uV	0.5uV	0.5uV
输入阻抗 Input Impedance	≥100MΩ	≥100MΩ	≥100MΩ	≥100MΩ	≥100MΩ	≥100MΩ	≥100MΩ
工频抑制 Suppression	＞100dB	＞100dB	＞100dB	＞100dB	＞100dB	＞100dB	＞100dB
工作温度 Temperature	-10°C~60°C	-10°C~60°C	-10°C~60°C	-10°C~60°C	-10°C~60°C	-10°C~60°C	-10°C~60°C
工作湿度 Humidity	60%	60%	60%	60%	60%	60%	60%
功率（主机/电极棒） Power Dissipation	18W/1.2W	18W/1.2W	18W/1.2W	18W/1.2W	18W/1.2W	18W/1.2W	18W/1.2W
内存 Storage	32G	32G	32G	32G	32G	32G	32G
显示 Screen	7”触摸屏	7”触摸屏	7”触摸屏	7”触摸屏	7”触摸屏	7”触摸屏	7”触摸屏
整机体积	403417cm	403417cm	403417cm	403417cm	403417cm	403417cm	403417cm
整机重量	5.5KG	5.5KG	5.5KG	5.5KG	5.5KG	5.5KG	5.5KG

主要用途:

1、广泛用于地下水、地热等地下天然能源的详查和普查勘探，提高钻井取水资源的成功率。

2、广泛用于矿产能源（金属矿、非金属矿、石油天然气、煤矿等）详查和普查勘探，减少地质钻探量，降低矿山投资的风险、提高矿产投资的科学性及成功率。

3、广泛用于煤矿采空区、地下水灾害、堤坝隐患、断裂带及陷落柱、山体滑坡等水文地质的详查和普查勘探，防范于未然。

4、确定水库坝基和防洪大堤隐患位置、寻找断裂带及陷落柱、山体滑坡、煤矿采空区、寻找地热等水文、工程地质勘探。

5、同时用于铁路、桥梁等工程地质勘探，城市物探，考古挖掘，地下管线等详查和普查勘探。

案列分析:

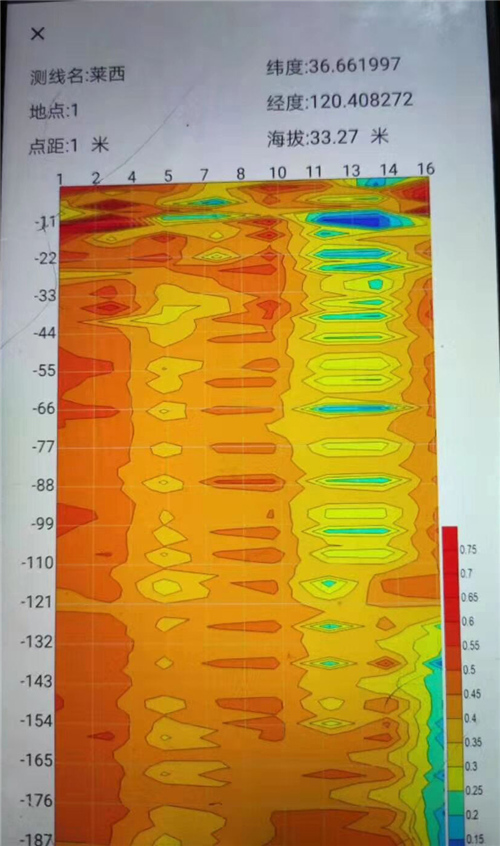

案例地区：莱西夏格庄

仪器型号：奇核600

岩性：红层（红土崖组）

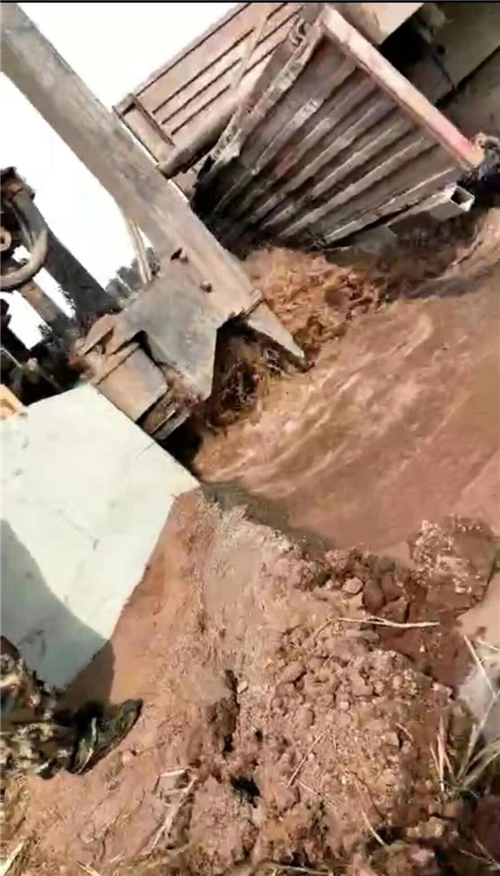

成井情况：通过剖面次段地质情况异常明显，推断为隐性构造，构造明显，可以成井。井位设计在11号点，因客户包水按进尺计算，设计深度350米，实际钻进过程60米见湿泥，80多米见水，水量在6方左右，钻进到120左右水量见大，水量约10左右，继续钻进，在180米左右遇大水水量在约20方，因对方按进尺计算，继续钻进钻进至220米出因水量太大无法继续钻进，最终水量约每小时40方以上！终孔深度220米！
