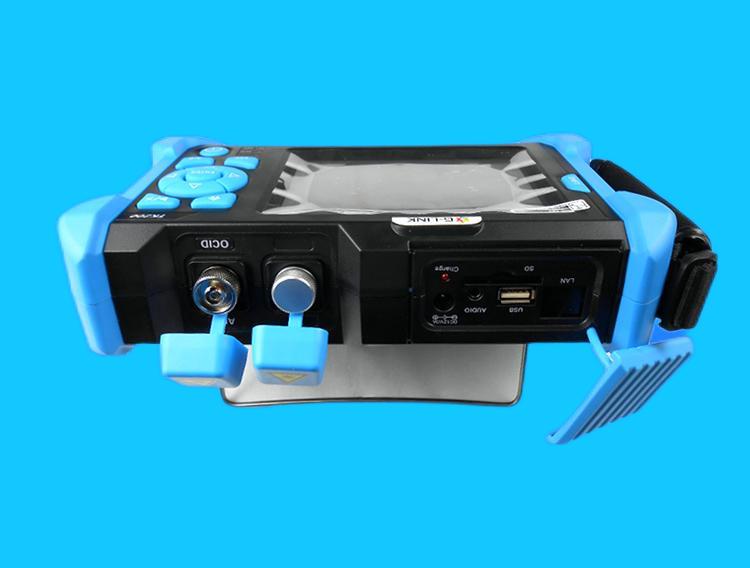

光缆普查仪

产品简介

OCID光缆普查仪是专门为电信工程师或技术人员量身定做，用于准确识别光缆的精密仪器设备，具有界面友好、简单实用、无毒无害、不损伤光缆等优点。该款设备适用于人井、隧道、管道等环境下光缆定位。

原理简介

OCID光缆普查仪工作原理下图7-1所示。光从激光源射出,在通过耦合器分成顺时针和逆时针两束光束，经过端面反射后最后在经过耦合器到达光探测器。

激光器发出的光经光纤耦合到2x2单模光纤耦合器中，经该耦合器入射的光波被分成沿顺时针和逆时针方向传播，当光纤光缆受到外界应力干扰（敲击）时，则这两束光将在PD探测器的表面形成干涉，输出的干涉信号通过光电探测器转换为电信号，电信号经过OCID仪表的处理，在OCID仪表上输出声音和图像信号。

图7-1 OCID工作原理示意图

因为激光能量是集中的，分裂成一对激光束并让它们能在很长的光纤内产生干涉模式。这种干涉模式将显示为沿着光纤分布的一串或明或暗的区域。干涉模式也必须回到光学探测器监测系统中接受检测。光的干涉现象是指：若两个(或多个)光波叠加的区域，某些点的振动始终加强，另一些点振动始终减弱，形成在该区域内稳定的光强强弱分布的现象。

在稳定状态条件下，干涉模式不会改变（图7-2），探测器可以沿光纤发现同样强度的光。但是，如果光缆被扭曲，被敲打，导致轻微的改变激光束在光纤的传输途径，这将改变干涉模式的位置（图7-3），以至这种光缆的物理变化产生压力从而使探测器检测到光强变化。这样，整个大跨度的光缆就成为一个非常灵敏的巨型麦克风，使得OCID能够清晰的听到敲击光缆的声音。

产品说明

OCID 系列光缆普查仪根据弹光效应，利用光学干涉的方法，通过光的相干解调将光缆的敲击振动信号转换为可视信号和音频信号，准确查找和识别铺设于管道(人井)、隧道和电杆架空等环境下的目标光缆。使用光缆普查仪时，工程人员只需要轻轻敲击光缆，即可轻松识别出所需要寻找的目标光缆。
OCID  系列光缆普查仪完全取代以往切割、弯折、冷冻等光缆识别方法，是全新的不损伤光缆的检测技术，其强大的应用功能可以大大减少光缆抢修维护的时间，降低工程建设和管理的成本，极大提高工作效率。

主要特点：

l 手持式设备小巧轻便，触摸屏+按键操作，使用方便易上手。

l 可通过单纤、远端敲打测试定位目标光缆，无损检测，识别准确度高。

l 强大的现场应用能力，满足用户对直埋、管道光缆普查或割接时准确查找目标光缆的需求。

l 线路环境适应性强（末端为PC、APC、断裂等情况均可）。

l 可监测到远端光缆的机械振动情况。

l 在复杂环境下通过音频或可视信号定位目标光缆。

l 支持上百公里远距离传感光缆的机械振动，无需对端环回，单纤即可识别。

l 大容量聚合物锂电池，超长工作时间；支持低功耗模式，更长工作时间。

主要应用领域：

l 在管道、隧道、人井及架空等环境下使用单芯光纤准确识别远端光缆；

l 通信营运商的机房建设、线路改造、光缆割接、规范管理、资源普查、值勤维护等工作。
